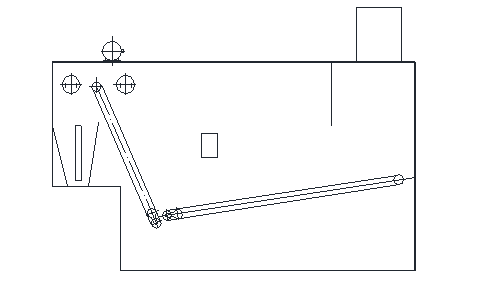

（上圖為結構示意圖，不完全與實際設備相同）

?  工作原理：

經預開松除雜質的各種不同纖維經輸棉管道送入混棉箱，經角釘簾輸送，由輸棉道落入梳理機喂入簾，由光電定量控制。

?  用途特點：

多種纖維混合均勻輸出。

?  技術參數：

有效幅寬：1476mm

生產能力：≤300kg/h

總功率：5.2KW

均棉輥與剝棉輥形式：3沖齒式鋸條

均棉輥與剝棉輥直徑：φ420mm(含釘齒高)

均棉輥與剝棉輥電機功率：1.5KW ×2

角釘簾及輸送簾電機：2.2KW

?  結構特點：

兩側機架由8mm優質鋼板焊接而成，中間由型鋼支撐，結構穩固。

纖維經排氣箱進入混棉箱，光電開關控制儲棉量，由角釘簾帶入輸棉道。

角釘簾為優質木簾棒，內襯用皮簾，周邊用角鋼作托簾，簾子兩邊有擋邊橡皮條。棉箱輸入簾和輸出簾均為防滑皮簾。

光電控制五輥混開棉機的進棉量及混棉箱的儲棉量，角釘簾變頻調速。

均棉輥、剝棉輥Ф280mm，由電機恒速傳動，間距可調，確保給棉量的穩定及均勻。
